Dans ce laboratoire, nous allons à nouveau exploiter la transformée
de Fourier discrète, mais en l’appliquant cette fois à l’analyse
et à la manipulation d’images.
La transformée de Fourier discrète à deux dimensions¶
Dans le laboratoire 4, nous avons étudié la transformée
de Fourier discrète d’un ensemble d’échantillons \(x[0]\),
\(x[1]\), …, \(x[N - 1]\). Cette transformée peut être
généralisée de façon à pouvoir l’appliquer à un ensemble de données de
dimension quelconque. Pour traiter des images, nous allons utiliser
la transformée de Fourier discrète à 2 dimensions, définie de la
façon suivante. La transformée des échantillons
Les propriétés suivantes généralisent celles de la transformée à une
dimension:
Pour tous \(k_1\) et \(k_2\) entiers, on a
\(X[k_1 + N_1, k_2] = X[k_1, k_2 + N_2] = X[k_1, k_2]\).
En d’autres termes, les valeurs de la transformée sont
périodiques de période \(N_1\) selon la première
dimension, et de période \(N_2\) selon la seconde.
Par conséquent, pour connaître entièrement la transformée de Fourier
discrète à deux dimensions des échantillons \(x[0, 0]\),
\(x[0, 1]\), …, \(x[N_1 - 1, N_2 - 1]\), il est suffisant
de se limiter au tableau
Si tous les échantillons \(x[0, 0]\),
\(x[0, 1]\), …, \(x[N_1 - 1, N_2 - 1]\) sont réels, alors
on a \(X[k_1, k_2] = (X[N_1 - k_1, N_2 - k_2])^*\), où
\(z^*\) dénote le conjugué de \(z\).
Cela signifie que si l’on interprète \(X[0, 0]\),
\(X[0, 1]\), …, \(X[N_1 - 1, N_2 - 1]\) comme
les pixels d’une image, alors celle-ci présentera une
symétrie centrale.
La transformée de Fourier discrète inverse à deux dimensions, permettant
de retrouver \(x[0, 0]\),
\(x[0, 1]\), …, \(x[N_1 - 1, N_2 - 1]\) à partir de
\(X[0, 0]\),
\(X[0, 1]\), …, \(X[N_1 - 1, N_2 - 1]\) est donnée par:
De cette dernière propriété, on déduit que, à une constante de
proportionnalité près, \(X[k_1, k_2]\) est le coefficient d’une
composante périodique
\(e^{2i\pi\left(\frac{k_1 n_1}{N_1}+\frac{k_2 n_2}{N_2}\right)}\)
présente dans le signal échantillonné.
Cette composante possède donc une fréquence égale à \(\displaystyle\frac{k_1}{N_1}\) selon la première dimension, et \(\displaystyle\frac{k_2}{N_2}\)
selon la seconde.
La superposition de toutes ces composantes permet de reconstruire
le signal de départ.
Pour calculer la transformée de Fourier discrète à deux dimensions d’un
tableau d’échantillons \(x[0, 0]\),
\(x[0, 1]\), …, \(x[N_1 - 1, N_2 - 1]\), le plus simple
consiste à exécuter l’algorithme suivant, qui exploite une
propriété de séparabilité de cette transformée:
Pour \(k = 0, 1, \ldots, N_1-1\), remplacer la ligne
\(x[k, 0],\ x[k, 1],\, \ldots,\, x[k, N_2 - 1]\)
du tableau par la transformée de Fourier discrète (à une dimension)
de cette séquence de valeurs.
Pour \(k = 0, 1, \ldots, N_2-1\), remplacer la colonne
\(x[0, k],\ x[1, k],\, \ldots,\, x[N_1 - 1, k]\)
du tableau par sa transformée de Fourier discrète (à une dimension).
La même stratégie permet également de calculer la transformée de Fourier
discrète inverse d’un tableau, en appliquant successivement la transformée
inverse aux lignes puis aux colonnes de celui-ci.
Vous pourriez implémenter la procédure précédente sous la forme d’une
fonction acceptant un tableau bidimensionnel d’échantillons, et
retournant un tableau de la même forme. Cependant, afin de pouvoir
facilement réutiliser la fonction fft() que vous avez
développée dans le laboratoire 4, il est plus commode
de représenter les données à deux dimensions sous la forme d’un
seul vecteur à une dimension.
En d’autres termes, plutôt que de placer les échantillons
Vous êtes maintenant prêt à implémenter la transformée de Fourier
discrète à deux dimensions. (L’idée est bien sûr de réutiliser au maximum
les fonctions déjà obtenues dans le laboratoire 4.)
Marche à suivre:
Créer une fonction fft_2d() prenant comme arguments:
une liste valeurs de nombre complexes dont on souhaite calculer
la transformée de Fourier discrète à deux dimensions.
deux entiers n1 et n2 représentant respectivement le
nombre de lignes et le nombre de colonnes du tableau d’échantillons
(La liste valeurs dont donc contenir n1*n2 éléments.)
Pour pouvoir réutiliser la fonction fft() du
laboratoire 4, nous imposerons que n1 et
n2 soient des puissances de 2. (Dans le cas contraire, la fonction
fft_2d() doit retourner None.)
Cette fonction doit retourner la transformée de Fourier discrète à
deux dimensions du tableau d’échantillons, sous la même forme que
valeurs (c’est-à-dire, une liste de n1*n2 nombres complexes).
Tester votre fonction. Pour le tableau d’échantillons
\[\begin{split}\begin{array}{cccc}
1 + i & -2 & 5 - 4i & 7 + 2i\\
1 + i & -4 & 2 + i & -2i,
\end{array}\end{split}\]
vous devriez obtenir comme résultat
\[\begin{split}\begin{array}{cccc}
10 - i & -5 + 18i & 8 - i & -5 -8i \\
12 - i & -7 + 10i & -6 - 9i & 1.
\end{array}\end{split}\]
Rédiger une fonction inv_fft_2d() implémentant la transformée de Fourier
discrète inverse à deux dimensions, avec la même interface et les mêmes
modalités d’utilisation que fft_2d().
Tester cette fonction inv_fft_2d() en vérifiant que si vous l’appliquez
au tableau obtenu au point 2, vous retrouvez bien les échantillons de départ
(aux imprécisions numériques près).
La première étape a pour objectif d’obtenir une fonction capable de charger
une image depuis un fichier, et de la transformer en un tableau
d’échantillons. Le plus simple consiste à utiliser les primitives de Pygame
pour lire une image dans un format standard (en particulier JPEG ou PNG), et
de convertir ensuite cette image en niveaux de gris. Les outils permettant
d’effectuer ces opérations sont les suivants:
Ce fragment de code charge une image depuis le fichier nommé
nom_fichier, en calcule les dimensions, et en extrait un
tableau de pixels:
Note: Ces instructions requièrent que le module Pygame ait été
préalablement chargé et initialisé.
A partir du tableau pixels généré par les instructions précédentes,
on peut obtenir les composantes rouge (r), verte (g) et bleue (b)
du pixel situé aux coordonnées (x,y) grâce au code suivant:
v=pixels[x][y]r=v>>16g=(v>>8)&0xffb=v&0xff
(Chacune de ces composantes possèdera alors une valeur comprise entre
0 et 255.)
Pour l’espace de couleurs sRGB, La luminance \(l\) d’un pixel de
couleur \((r, g, b)\) est donnée par la formule
\(l = 0.2126 r + 0.7152 g + 0.0722 b\).
Vous pouvez donc à présent définir une fonction charger_image()
acceptant comme argument un nom de fichier. Après avoir chargé et
converti l’image correspondante, cette fonction doit retourner un
triplet (echantillons,largeur,hauteur), où:
largeur et hauteur donnent les dimensions de l’image,
echantillons est une liste de taille largeur*hauteur
contenant la luminance des pixels de l’image, avec une valeur dans
l’intervalle [0, 255].
Afin de pouvoir tester votre code, vous pouvez programmer l’opération
symétrique, c’est-à-dire une fonction sauver_image() prenant comme
arguments
un triplet (echantillons,largeur,hauteur) de la même forme que
ceux retournés par charger_image(),
une chaîne de caractères nom_fichier fournissant le nom du
fichier à créer.
Cette fonction doit sauvegarder dans le fichier l’image correspondant
au tableau d’échantillons, en niveaux de gris. Les mécanismes suivants
vous seront utiles:
Ces instructions créent un tableau de pixels de dimension
(largeur,hauteur):
Pour attribuer la luminance v au pixel de coordonnées
(x,y), on peut exécuter:
pixels[x][y]=(v,v,v).
Notes:
Cela revient à attribuer la valeur v aux composantes rouge,
verte et bleue de ce pixel.
Pour cette opération, il faut veiller à ce que la valeur de
v reste bien comprise entre 0 et 255.
Après avoir attribué une valeur à chaque pixel du tableau, l’instruction
suivante sauve celui-ci sous la forme d’une image dans le fichier
nom_fichier:
Note: Le format de l’image est déterminé sur base de l’extension
figurant dans le nom du fichier, par exemple “.png”.
N’oubliez pas de tester soigneusement ce code. Vous pouvez le faire en
chargeant une image quelconque grâce à charger_image(), en sauvegardant
le tableau d’échantillons obtenu vers un autre fichier via sauver_image(),
et en examinant le résultat grâce à un outil de visualisation d’images
(par exemple, eog ou gimp).
Vous avez maintenant tous les outils en main pour écrire un programme
qui calcule la transformée de Fourier discrète à deux dimensions d’une
image. Ce programme peut soit afficher le résultat obtenu à l’écran,
soit le sauvegarder dans des fichiers. Nous allons opter pour la
seconde solution, afin de pouvoir plus tard modifier la transformée de
l’image à l’aide d’outils externes, et étudier
l’impact de ces modifications sur l’image de départ.
Sauvegarder la transformée de Fourier discrète à deux dimensions d’une
image vers un fichier présente cependant une difficulté: Cette
transformée prend la forme d’un tableau de nombres complexes, et non
de valeurs réelles que l’on pourrait directement traduire en luminance
de pixels. La solution que nous allons mettre en oeuvre est la
suivante:
On sépare chaque valeur \(X[k_1, k_2]\) de la transformée en son
module \(|X[k_1, k_2]|\) et sa phase \(\arg(X[k_1, k_2])\).
On sauvegarde séparément le module et la phase des valeurs de la
transformée dans deux images distinctes, en niveaux de gris:
Dans la première, la luminance \(\ell\) de chaque pixel est
déterminée d’après le
au module \(m\) de la valeur correspondante.
Afin d’obtenir une luminance comprise dans l’intervalle
\([0, 255]\) sans perdre trop d’information, on suit la règle simple
suivante:
où \(N_1\) et \(N_2\) sont respectivement le
nombre de lignes et le nombre de colonnes de l’image.
Dans la seconde, la luminance \(\ell\) de chaque pixel représente
la phase \(\phi \in [-\pi, \pi]\) de la valeur correspondante,
selon la loi \(\ell = 255 \frac{\phi + \pi}{2\pi}\). (En d’autres
termes, cette luminance interpole linéairement la phase entre
\(\ell = 0\) qui représente \(\phi = -\pi\), et
\(\ell = 255\) qui correspond à \(\phi = \pi\).)

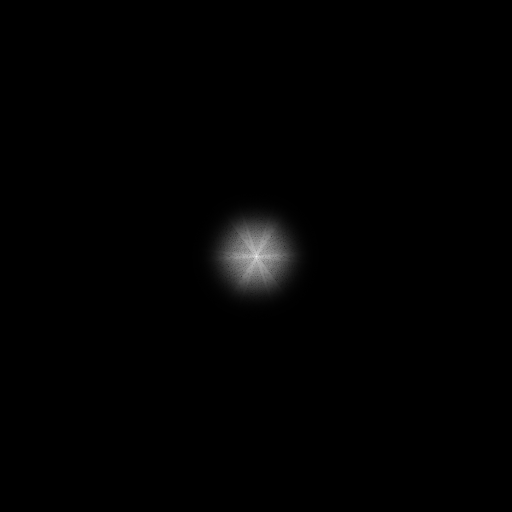

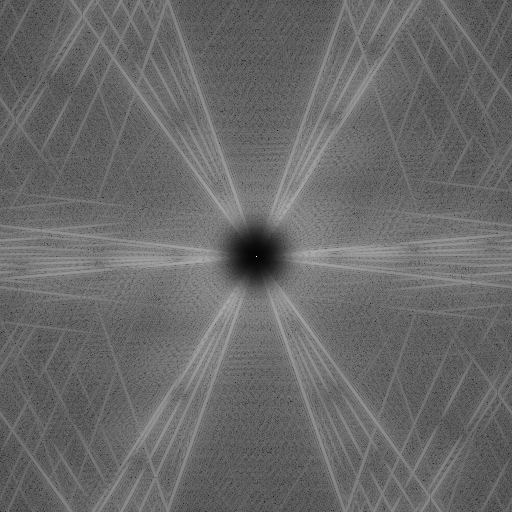

On sauvegarde aussi une troisième image destinée à nous permettre de
visualiser la transformée.
Cette image est similaire à celle dans laquelle on sauve le module, à
ceci près qu’au lieu d’utiliser une loi logarithmique, on calcule
la luminance \(\ell\) à partir du module \(m\) grâce à
l’équation
où \(N_1\) et \(N_2\) sont respectivement le
nombre de lignes et le nombre de colonnes de l’image.
Par convention, la valeur \(X[0, 0]\) correspondra au centre
des trois images (souvenez-vous que la transformée de Fourier discrète
à deux dimensions est périodique, donc l’image peut être décalée comme
on le souhaite).
Votre objectif consiste maintenant à développer un programme
prog-a13.py qui:
accepte deux arguments nom_image et prefixe. Le premier
fournit le nom du fichier contenant l’image à analyser. Le second
donne le préfixe qui sera utilisé pour générer le nom des trois fichiers
créés par le programme.
charge l’image depuis nom_image et en calcule la transformée de
Fourier discrète à deux dimensions.
sauvegarde cette transformée dans trois fichiers: Celui représentant
le module aura pour nom préfixe suivi par “-mod.png”, celui
contenant la phase prefixe suivi par “-phase.png”, celui destiné
à la visualisation prefixe suivi par “-visu.png”
Remarques:
Etant donné que nous n’avons implémenté le calcul de la transformée
de Fourier que pour des ensembles d’échantillons dont la taille est
une puissance de deux, le programme doit retourner une erreur si une
des deux dimensions de l’image fournie n’est pas une puissance de
deux. Si vous souhaitez essayer le programme avec une image donnée,
il faudra donc préalablement la découper aux dimensions appropriées
(par exemple, en utilisant l’outil crop de gimp).
Implémenter la sauvegarde de la transformée dans une fonction
séparée est une bonne idée. Bien sûr, il est pertinent d’exploiter
dans cette fonction celle que vous avez déjà programmée pour
sauvegarder une image.
En Python:
L’opérateur + permet de concaténer des chaînes
de caractères.
Les expressions abs(z) et cmath.phase(z) permettent
de récupérer respectivement le module et l’argument (c’est-à-dire,
la phase) du nombre complexe z.
La fonction math.log2() permet de calculer le logarithme en base
2 d’un nombre.
Si tout est correct, vous devriez obtenir l’image suivante de la transformée de Fourier discrète à deux dimensions
de ce signal (dans le fichier “…-visu.png”):
Remarquez que cette image n’est pas entièrement noire: Elle contient trois
points blancs correspondant à
la composante continue du signal (au centre de l’image),
la composante périodique du signal et son conjugué.
Dans notre exemple, l’image d’origine possède un motif qui se répète
suivant l’axe vertical, avec une période égale à 32 pixels. L’image
ayant une hauteur de 512 pixels, cela correspond à une fréquence de
512/32 = 16. Sur la transformée de Fourier, les pixels
correspondant à cette composante périodique se situent donc sur
l’axe vertical, à 16 pixels du centre de l’image.
Ensuite, vous pouvez expérimenter sur base des images suivantes,
dans lesquelles la fréquence et/ou la direction de la composante
périodique diffèrent:
Qu’obtenez-vous comme transformée de ces images? Etes-vous capable de
mettre en correspondance ce que vous observez sur les transformées avec
les composantes présentes dans les images?
Les images des exemples précédents ne contenaient qu’une seule composante
périodique. En général, les images en contiennent plusieurs, et l’intérêt
de la transformée de Fourier discrète à deux dimensions est précisément
d’être capable de les séparer.
Par exemple, l’image suivante correspond à la superposition de deux
composantes périodiques:
Superposition de deux composantes périodiques (5).¶
Calculez-en la transformée. Qu’observez-vous? Les deux composantes sont-elles
correctement isolées?
Avant de passer à des images plus réalistes, remarquons que celles que
nous avons considérées jusqu’ici sont particulières: Les périodes de
leurs composantes périodiques divisent exactement les dimensions horizontale
et verticale de l’image. Cela se voit facilement en pavant le plan avec
des copies d’une de ces images: Un tel pavage ne présente aucun raccord visible
entre une copie de l’image et ses voisines.
Dans un cas plus général, lorsque la période des composantes
périodique ne divise pas exactement les dimensions de l’image, un
phénomène de fuite spectrale apparaît, comme c’était déjà le cas pour
la transformée de Fourier discrète à une dimension. Vous pouvez par
exemple observer ce phénomène en calculant la transformée des images
suivantes:
Comme on le voit sur ce dernier exemple, malgré le phénomène de fuite
spectrale, la transformée de Fourier discrète à deux dimensions reste
capable de bien mettre en évidence les composantes périodiques présentes
dans l’image. Cela fonctionne aussi avec des images moins artificielles!
Essayez ainsi de calculer la transformée des deux images suivantes, et
d’en interpréter les résultats:
Si votre programme fonctionne correctement, placez-en une copie dans
le sous-répertoire labo-a5 du répertoire centralisé des
laboratoires, avec le suffixe prog-a13.py.
Notre dernier objectif consistera à apporter des modifications à une
image en en calculant d’abord la transformée, puis en faisant subir
certaines opérations à celle-ci, et en reconstruisant enfin l’image
grâce à une transformée inverse.
Pour ce faire, vous allez développer un programme prog-a14.py
réalisant l’opération symétrique de prog-a13.py. Ce programme doit:
accepter deux arguments prefixe et nom_sauvegarde. Le
premier permet de déterminer le nom des deux fichiers à partir
desquels la transformée doit être lue (contenant le module et la phase
des valeurs), et le second donne le
nom du fichier vers lequel l’image reconstruite doit être écrite.
charger la transformée de Fourier discrète à deux dimensions dont
le module est contenu dans le fichier prefixe suivi par “-mod.png”,
et la phase dans prefixe suivi par “-phase.png”. (Si ces fichiers
contiennent des images de dimensions différentes, ou non égales à des
puissances de deux, le programme doit signaler une erreur.)
calculer la transformée inverse de façon à reconstruire une image.
sauvegarder cette image dans le fichier nom_sauvegarde.
Remarques: Attention, n’oubliez pas que:
Dans le fichier représentant le module, chaque valeur \(m\) de
ce module a été transformée par la loi logarithmique suivante:
où \(N_1\) et \(N_2\) sont respectivement le
nombre de lignes et le nombre de colonnes de l’image.
Pour reconstruire \(m\) à partir de \(\ell\), il faut donc
appliquer la transformation réciproque.
Dans les fichiers de module et de phase, le centre de l’image correspond
à l’élément \(X[0, 0]\) de la transformée. Il ne faut donc pas oublier
d’effectuer le décalage correspondant.
Pour tester ce programme, vous pouvez partir de n’importe quelle image
déjà traitée, par exemple celle contenant le
dessin d’un cube, et essayer de la reconstruire à partir de sa transformée
de Fourier.
Cela fonctionne-t-il? Si oui, déposez votre programme dans le répertoire
centralisé, avec le suffixe prog-a14.py.
En utilisant prog-a13.py, calculez la transformée d’une image de
votre choix, par exemple celle du cube. Vous devriez donc obtenir trois
fichiers cube-mod.png, cube-phase.png et cube-visu.png.
Dans un éditeur d’images externe, par exemple gimp, ouvrez
cube-mod.png et modifiez cette image de façon à n’en garder que la
partie centrale (le reste de l’image étant peint en noir). L’objectif
est d’arriver à une image similaire à celle-ci (dans cet exemple, le
disque central possède un rayon de 32 pixels):
Transformée du cube modifiée par un filtre passe-bas.¶
Pour rappel, les valeurs de la transformée représentes les composantes
fréquentielles de l’image, cette fréquence devenant de plus en plus
grande lorsqu’on s’éloigne du centre. Notre modification a donc eu
pour effet d’éliminer toutes les composantes au delà d’une certaine
fréquence.
Si vous reconstruisez l’image grâce à prog-a14.py (en gardant le
fichier de phase inchangé), vous devriez
retrouver ceci:
Comme vous le voyez, l’élimination des hautes fréquences a introduit
du flou dans l’image, en atténuant les transitions brusques de luminance.
L’image contient cependant des artifices, causés par la coupure de
fréquences très abrupte de notre filtre: Les fréquences situées à l’intérieur
du disque utilisé comme masque sont préservées, et celles à l’extérieur
sont éliminées, sans transition.
Pour atténuer cet effet, nous pouvons utiliser un masque aux bords
plus progressifs, par exemple en utilisant l’option de feathering de
la sélection dans gimp. En effectuant cette opération sur une
distance de 40 pixels, la transformée ressemble à la suivante:
Transformée du cube modifiée par un filtre passe-bas progressif.¶
La reconstruction de l’image donne alors le résultat suivant
De nombreuses autres manipulations d’images sont possibles!
Comme dernier exemple, nous effectuons l’opération contraire
à la précédente, en ne gardant que les hautes fréquences de l’image.
Note: Il faut cependant veiller à ne pas modifier la valeur de
l’élément \(X[0, 0]\) de la transformée, situé au centre
de l’image, afin de préserver la composante continue du signal.
Sur base de la transformée
Transformée du cube modifiée par un filtre passe-haut.¶
(remarquez le pixel central), on reconstruit l’image
dans lequel seuls les bords des lignes ont cette fois été préservés.
Si vous avez réussi à reproduire ces expériences avec votre propre
implémentation, bravo! La transformée de Fourier discrète permet
bien d’autres opérations; n’hésitez pas à explorer et à expérimenter
par vous-même, ainsi que d’appliquer les opérations que nous avons
étudiées à d’autres types d’images.
