Dans le
cadre du Projet First 981/3889 financé par la région Wallonne nous avons
intégré le module câble dans Samcef Field et plus généralement nous avons crée « Une méthodologie conviviale pour l’étude des
structures non linéaires en régime transitoire ». Ce module sera bientôt
intégré dans Samcef Field.
Dans le cadre de ce
même projet, nous avons crée une banque de données câble reprenant la majorité
des câbles existants.
Banque de donnés câble.
 Nous avons
réalisé (sous Access) une base de données câble. L’ouverture de la base de
données se fait avec un formulaire (figure 1).
Plusieurs opérations peuvent être effectuées sur la base de
données : Rechercher un câble, trier la base de données, ajouter un câble
dans la base de données et ouvrir toute la base de données.

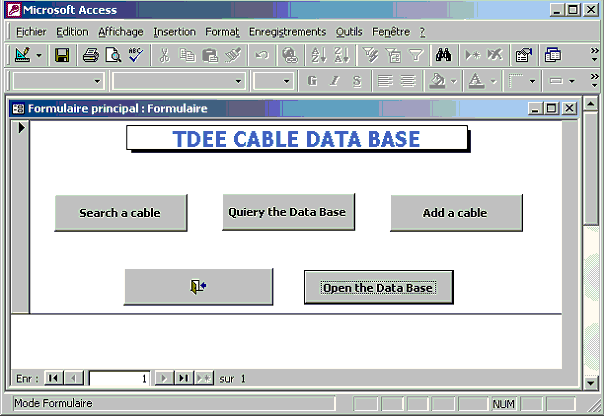

Figure 1 Formulaire principal de la Base de
données.
La
recherche d’un câble (figure 2) se fait par :
- Son Type (AAC, AAAC…)
- Son nom (Code Word)
- KCMIL
- Son Diamètre
- Weigth
- Rated Strength
- Section (Area)
- Facteur K (K Factor)
- Eimin

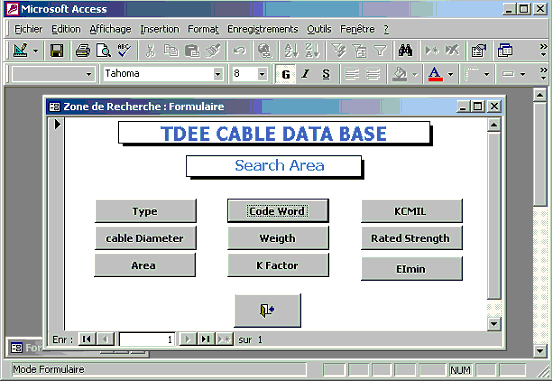

Figure 2 formulaire de recherche.
 Pour rechercher un câble selon un critère
particulier (par exemple son Type) une fenêtre s’ouvre (figure 3) pour
introduire la valeur de celui ci, le programme retourne alors un ensemble de
câbles correspondant au critère choisi (figure 4).

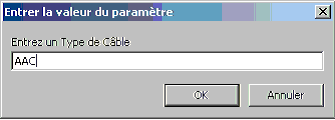

Figure 3
Choix du type.
Les mêmes opérations peuvent être faites sur les
autres critères. Pour les critères numériques nous avons choisi non pas de
retourner le câble correspondant exactement à la valeur numérique introduite mais
plutôt des câbles donc le critère de sélection appartient à un intervalle
prédéfini par exemple si nous recherchons un câble qui a 20mm de diamètre le
résultat de la recherche sera un ensemble de câbles comme à la figure 5.

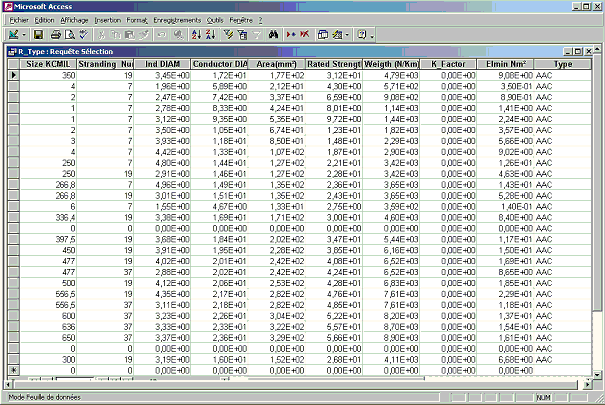

Figure 4 Ensemble de câbles de type AAC.
et

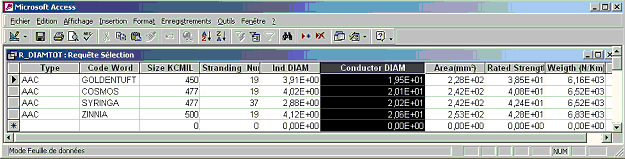

Figure 5 Ensemble de câble de 20 mm de diamètre.
Un tri croissant ou décroissant peut être effectué
sur la base de données suivant les critères repris sur la figure 6
Nous avons prévu un formulaire
(figure 7) pour ajouter un nouveau câble dans la base de données, tous les
champs ne doivent pas être obligatoirement remplis.
Nous avons aussi prévu la
possibilité d’ouvrir toute la base de données sans aucun critère de sélection.

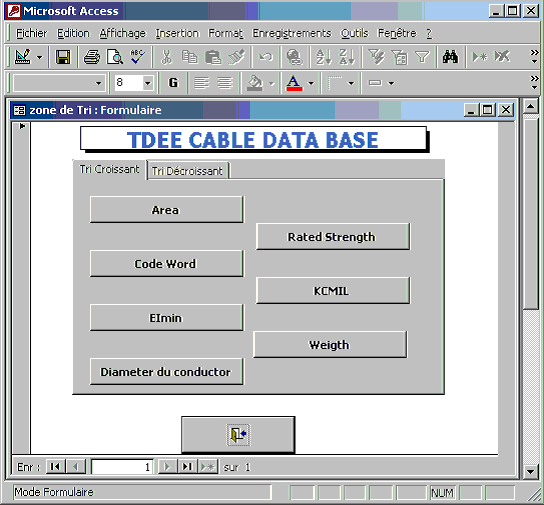

Figure 6 Formulaire de tri.
et

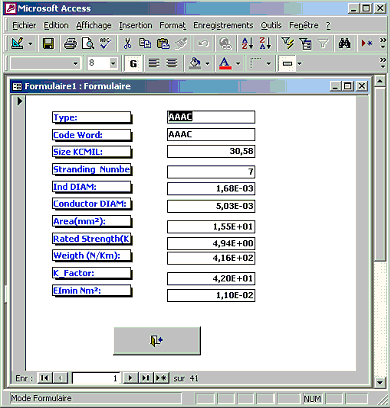

Figure 7 formulaire d’ajout des câbles.
